Трубы в защитной оболочке ПЭ или ОЦ
ГОСТ 30732-2006
ГОСТ 30732-2020
Плотность изоляции 60 кг/м³
Постоянным клиентам – дилерская цена!
Компания «Теплосеть» в Саратове предлагает изделия для устройства трубопроводов разного формата и сопутствующие изделия. В числе ключевых направлений нашей деятельности находится производство труб в ППУ изоляции. Они представлены в широком диапазоне размеров и других технических параметров, будь то диаметр, толщина стенок, тип теплоизоляции и т. п.
За продолжительное время работы компания обрела популярность и завоевала доверие клиентов поставками высококачественной продукции. У нас вы можете приобрести трубы в ППУ изоляции оптом и в розницу по привлекательной стоимости.
Трубы в ППУ изоляции используются для:
- промышленных паропроводов;
- системы газо- и нефтепроводов;
- организации водоснабжения, как горячего, так и холодного;
- транспортировки теплоносителей.
Достоинства труб в ППУ изоляции:
- надежность и долговечность;
- защищенность от атмосферных воздействий, влаги, перепадов температур;
- устойчивость к механическим повреждениям;
- простой монтаж;
- низкий коэффициент теплопроводности.
Трубы ППУ имеют изоляционное покрытие и защитную оболочку, которые предотвращают механические повреждения и коррозию, что в свою очередь повышает надежность и долговечность.
Трубы в ППУ изоляции сокращают теплопотери примерно на 40%.
Для исключения вероятности протечки трубы ппу могут быть оснащены системой оперативного дистанционного контроля (СОДК), которая представляет собой 2 медных провода, протянутых по всей длине изделия.

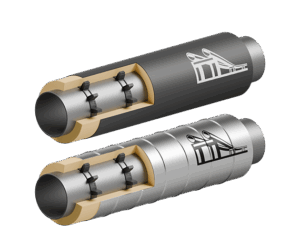

Трубы ППУ производятся двух видов: в полиэтиленовой оболочке (ПЭ) и оцилиндрованной оболочке (ОЦ).
Трубы ППУ ПЭ
В полиэтиленовой оболочке — для подземной прокладки
Труба ППУ ПЭ — это стальная труба с изоляцией из пенополиуретана и наружной защитной оболочкой из полиэтилена низкого давления (ПНД). Изготавливается по ГОСТ 30732-2020.
Применение
Трубы ППУ в ПЭ-оболочке применяются для бесканальной и бестраншейной подземной прокладки тепловых сетей, горячего водоснабжения и трубопроводов. Герметичная полиэтиленовая оболочка защищает изоляцию от влаги грунта и коррозии.
Конструкция
Стальная рабочая труба → слой пенополиуретана (ППУ) → гидрозащитная оболочка из полиэтилена. Опционально — проводники системы оперативного дистанционного контроля (СОДК). Рабочая температура до 150 °C.
Трубы ППУ ОЦ
В оцинкованной оболочке — для надземной прокладки
Труба ППУ ОЦ — это стальная труба с изоляцией из пенополиуретана и наружной оболочкой из спиральновитой оцинкованной стали. Изготавливается по ГОСТ 30732-2020.
Применение
Трубы ППУ в оцинкованной оболочке применяются для надземной прокладки — над поверхностью земли, на эстакадах, опорах, в проходных каналах и технических помещениях. Оцинкованная оболочка устойчива к ультрафиолету и механическим нагрузкам.
Конструкция
Стальная рабочая труба → слой пенополиуретана (ППУ) → защитная оболочка из оцинкованной стали. Опционально — проводники системы оперативного дистанционного контроля (СОДК). Рабочая температура до 150 °C.
Для фиксации трубопровода применяются неподвижные и скользящие опоры.
Технические характеристики труб ППУ ПЭ и ОЦ (размеры и вес)
| Стальная труба | Диаметр трубы-оболочки, мм | Расчетная масса 1 п.м., кг* | |||||
| Наружный диаметр d,мм | Минимальная толщина стенки s,мм | ПЭ | ОЦ | ПЭ | ОЦ | ||
| Тип 1 | Тип 2 | Тип 1 | Тип 2 | ||||
| 25 | 3 | 90,110,125 | - | 100,125,140 | - | - | - |
| 32 | 3 | 90,110,125 | - | 100,125,140 | - | - | - |
| 38 | 3 | 110,125 | - | 125,14 | - | - | - |
| 45 | 3 | 125 | - | 125,14 | 4,98 | - | - |
| 57 | 3 | 125 | 140 | 140 | 5,79 | 6,17 | 8,41 |
| 76 | 3 | 140 | 160 | 160 | 7,41 | 7,96 | 10,35 |
| 89 | 4 | 160 | 180 | 180 | 10,81 | 11,4 | 14,16 |
| 108 | 4 | 180 | 200 | 200 | 13,04 | 13,79 | 16,81 |
| 133 | 4 | 225 | 250 | 225 | 16,95 | 18,21 | 21,37 |
| 159 | 4,5 | 250 | 280 | 250 | 22,16 | 23,86 | 26,79 |
| 219 | 6 | 315 | 355 | 315 | 38,97 | 41,87 | 43,95 |
| 273 | 7 | 400 | 450 | 400 | 58,19 | 62,59 | 63 |
| 325 | 7 | 450 | 500 | 450 | 69,61 | 74,65 | 74,16 |
| 377 | 7 | 500 | 560 | 500 | 80,62 | 89,06 | 80,40 |
| 426 | 7 | 560 | 600,63 | 560 | 94,14 | - | 97,04 |
| 530 | 7 | 710 | - | 675,71 | 125,9 | - | - |
| 630 | 8 | 800 | - | 775,8 | 150,22 | - | - |
| 720 | 8 | 900 | - | 875,9 | 193,32 | - | - |
| 820 | 9 | 1000 | 1100 | 975,1 | 243,33 | 266,81 | - |
| 920 | 10 | 1100 | 1200 | 1075,11 | 278,07 | 303,89 | - |
| 1020 | 11 | 1200 | - | 1175,12 | 338,59 | - | - |
Примеры заказной спецификации
Труба стальная с наружным диаметром 219 мм, толщиной стенки 6,0 мм, с тепловой изоляцией Типа 1 из пенополиуретана в полиэтиленовой оболочке с ОДК.
Труба 219 х 6,0 – 1 (315) — ППУ-ПЭ СОДК ГОСТ 30732-2020
Труба стальная с наружным диаметром 426 мм, толщиной стенки 7,0 мм, с тепловой изоляцией Типа 1 из пенополиуретана в оцинкованной оболочке с ОДК.
Труба 426 х 7,0 – 1 (560) — ППУ-ОЦ СОДК ГОСТ 30732-2020
Цены на трубы ППУ в Саратове
Стоимость труб ППУ зависит от множества факторов, начиная от диаметра трубы и толщины стенки изделия, заканчивая объемом заказа.
Для расчета цены оставьте заявку ниже:
- Просчитаем стоимость заказа
- Расскажем о сроках производства и доставки
