Металлическая заглушка изоляции ППУ

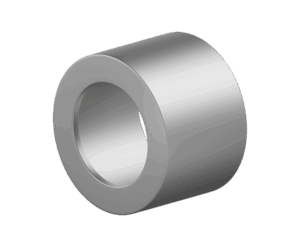

Металлическая заглушка изоляции (МЗИ) – представляет собой фасонную часть трубопровода тепловой сети, применяемую для предохранения от влажности и различных повреждений ППУ-ПЭ и ППУ-ОЦ изоляции, проводников СОДК, кабелей вывода на детекторы и терминалы.

МЗИ устанавливаются на трубопроводы при прохождении тепловой трассы через колодцы, стены, на конечных участках ППУ изоляции, для выведения из оболочки трубопровода кабелей СОДК, при временной остановке строительства участка теплотрассы, в зонах разветвления труб в тепловых камерах.

Размеры МЗИ выбираются по диаметру трубопровода, типу и диаметру изоляции.

Основные технические характеристики:

• диаметр от 32 до 1020 мм;
• без вывода или с выводом кабеля ОДК;
• L = 200 мм для стальной оболочки трубопровода, L = 650 мм для полиэтиленовой оболочки трубопровода;
• покрытие – антикоррозионная краска.

Размеры и вес

Диаметр отверстия мзи (d), мм	Диаметр стальной оболочки, мм			Диаметр и толщина стенки трубы заглушки (D), мм			Масса заглушки, кг
	ПЭ		ОЦ	ПЭ		ОЦ	ПЭ		ОЦ
	Тип 1	Тип 2		Тип 1	Тип 2		Тип 1	Тип 2
25	90	–	100	89×4	–	108×4	5,9	–	2,7
32	90	–	100	89×4	–	108×4	5,9	–	2,7
38	110	–	125	108×4	–	133×4	7,3	–	3,5
45	125	–	125	133×4	–	133×4	9,2	–	3,5
57	125	140	140	133×4	159×4,5	159×4,5	9,2	13	4,8
76	140	160	160	159×4,5	159×4,5	159×4,5	12,3	12	4,6
89	160	180	180	159×4,5	219×6	219×6	12,2	23	8,8
108	180	200	200	219×6	219×6	219×6	22,7	23	8,5
133	225	250	225	219×6	273×7	219×6	22,4	33	8,2
159	250	280	250	273×7	325×7	273×7	32,9	41	12,2
219	315	355	315	325×7	377×7	325×7	39,2	47	14,5
273	400	450	400	426×7	530×7	426×7	53,6	71	21,1
325	450	500	450	530×7	530×7	530×7	69,5	69	28,9
426	560	630	560	630×8	630×8	630×8	93	93	37,8
530	710	–	675	720×8	–	720×8	105,9	–	42,7
630	800	–	775	820×9	–	820×9	134	–	53
720	900	–	875	920×10	–	920×10	166,1	–	65,1
820	1000	1100	975	1020×11	1220×11	1020×11	200,6	263	77,4
920	1100	1200	1075	1220×11	1220×11	1220×11	252,8	253	105,2
1020	1200	–	1175	1220×11	–	1220×11	240,8	–	93,2
1220	1425	–	1375	1420×12	–	1420×12	303,4	–	115,9
1420	1600	–	1575	–	–	–	–	–	–

В таблице указана теоретическая масса элементов трубопроводов. Перерасход материалов уточняется в производственных условиях.

Пример заказной спецификации

Металлическая заглушка изоляции диаметром 76 мм.

Заглушка изоляции металлическая 76х650 ГОСТ 30732-2006
