Z-образный элемент ППУ

Z-образный элемент в ППУ изоляции – фасонное изделие для тепловой сети, которое изготавливается на основе ГОСТ 30732-2006 и выполняет функцию компенсирующего элемента в составе трубопровода.

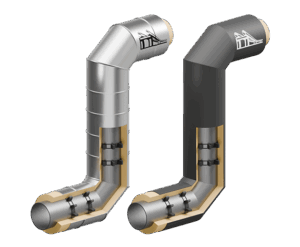

Конструкция Z-образного элемента состоит из отрезка изолированной ППУ трубы и двух отводов ППУ, соединенных в единое изделие Z-образной формы.

Установка изделия возможна как горизонтально, так и вертикально.

Достоинством Z-образного элемента ППУ является простота производства и монтажа, относительно низкая стоимость в сравнении с теплоизолированными сильфонными компенсаторами, высокая надежность конструкции и гарантированный длительный срок эксплуатации.

Недостатком Z-образного элемента ППУ и аналогичных компенсаторов (П-образный и L-образный элементы) является габаритность изделия, необходимость проведения дополнительных земельных работ, установку дополнительных опорных конструкций, увеличение гидравлического сопротивления системы (увеличение углов-поворотов), что особенно затрудняет их применение при реконструкции трубопроводов тепловых сетей и систем горячего водоснабжения при плотной городской застройке.

Размеры и вес

Наружный диаметр стальной трубы (d), мм	Наружный диаметр оболочки (D), мм			Стандартные, мм		Масса, кг
	ПЭ		ОЦ	L1	L2	ПЭ		ОЦ
	Тип 1	Тип 2				Тип 1	Тип 2
25	90	–	100	1000	2000	12,3	–	21,4
32	90	–	100	1000	2000	15,6	–	25,2
38	110	–	125	1000	2000	17,2	–	26,8
45	125	–	125	1000	2000	19,1	–	28,7
57	125	140	140	1000	2000	22,2	23,6	31,8
76	140	160	160	1000	2000	28,4	30,4	39
89	160	180	180	1000	2000	41,4	43,5	53,4
108	180	200	200	1000	2000	49,6	52,3	63,1
133	225	250	225	1000	2000	63,8	68,3	79,4
159	250	280	250	1000	2000	82,9	88,8	99,1
219	315	355	315	1000	2000	143,6	153,6	160,8
273	400	450	400	1000	2000	208,9	223,2	224,5
325	450	500	450	1050	2100	259,3	276,4	274,7
426	560	630	560	1100	2200	356,6	386,5	366,6
530	710	–	675	1200	2400	508,3	–	490,1
630	800	–	775	1280	2560	641,5	–	613,4
720	900	–	875	1370	2770	868,8	–	819,9
820	1000	1100	975	1470	2940	1153,5	1257,5	1077,1
920	1100	1200	1075	1570	3140	1401,5	1522,9	1284,3
1020	1200	–	1175	1620	3240	1730,8	–	1570,1
1220	1425	–	1375	1820	3640	2281,4	–	2072,3
1420	1600	–	1575	2020	4040	2916,8	–	2653,1

Пример заказной спецификации

Z-образный элемент с теплоизоляцией 1-го типа из пенополиуретана в полиэтиленовой оболочке.

Z-образный элемент 108-1-ППУ-ПЭ СОДК ГОСТ 30732-2006
