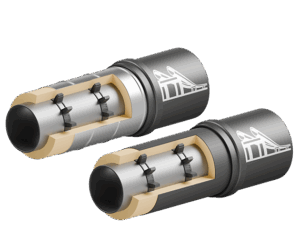

Концевой элемент трубопровода ППУ

Концевые элементы ППУ используются для подключения проводников СОДК к терминалам контроля, а также устанавливаются в местах прохода теплосети через стены и другие конструкции. Применяются во всех трубопроводах, вне зависимости от метода их прокладки.

Для соединения трубы с заглушкой применяется сварка. Для осуществления герметизации используется термоусаживающая лента для элементов в ПЭ оболочке и специальный герметик для элементов в ОЦ оболочке.

Концевые элементы ППУ бывают 3-х видов, в зависимости от варианта вывода проводов системы ОДК:

• с торцевым кабелем вывода (маркировка ЗМКт);
• с кабелем вывода из оболочки (маркировка ЗМКвп);
• закольцованные (маркировка ЗМ).

Размеры и вес

Наружный диаметр стальной трубы (d), мм	Масса элемента, кг
	ПЭ		ОЦ
	Тип 1	Тип 2
25	12,5	–	14
32	14,3	–	16,1
38	16,6	–	17,9
45	19,6	–	18,9
57	21,4	25,4	22
76	28	29,1	25,9
89	35,3	47,1	38,2
108	50,6	52	43,6
133	58,4	71,8	52,6
159	80,1	91,1	68,3
219	122,7	136,3	107,5
273	176,5	202,1	152,5
325	216,5	225,4	183,9
426	291	306,4	240,9
530	368	–	296,1
630	452,9	–	359,2
720	569,2	–	447,4
820	709,3	814	555,4
920	842	887,9	650
1020	958,5	–	750,9
1220	1159,1	–	901,5
1420	–	–	–

Пример заказной спецификации

Концевой элемент трубопровода диаметром 76 мм с кабелем вывода с теплоизоляцией 1-го типа или 2-го типа из пенополиуретана в полиэтиленовой оболочке и металлической заглушкой изоляции.

Концевой элемент с кабелем вывода 76-1(2)-ППУ-ПЭ СОДК ГОСТ 30732-2006
